氣體渦輪流量計
一、概況
我公司生產的氣體渦輪流量計是吸取了國內外流量?jī)x表現金技術，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量?jī)x表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。

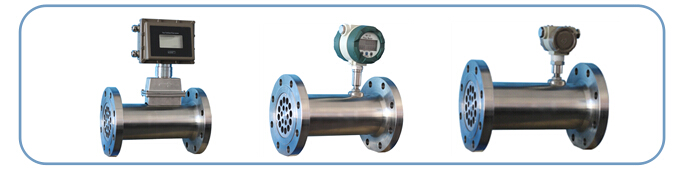

按功能特點分類，共分為遠傳型、智能一體化顯示型、溫壓補償型。
?設計有整流性能優良的整流器，前后直管段剛性需求降低。
?超高量程比，最高可達1:30或更高。
?按流量頻率信號，可將儀表系數最多分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
?流量計表頭可180°旋轉，安裝使用簡單方便。
?高精確度，一般可達±1.5%R、±1.0%R。
?重復性好，短期重復性可達0.05%R～0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
?獨特的機芯自潤滑系統，使該產品在使用時不保養或少保養。
三、工作原理

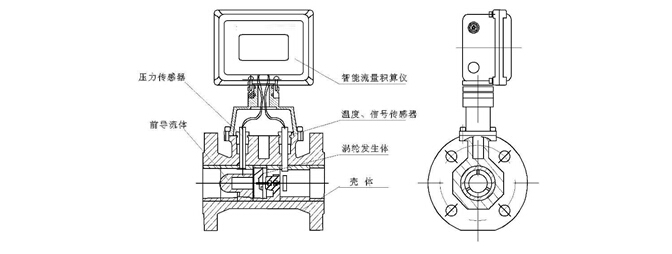

1.流量計結構
2.工作原理
當氣流進入流量計時，首先經過獨立機芯的前導結構并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。
四、技術規格

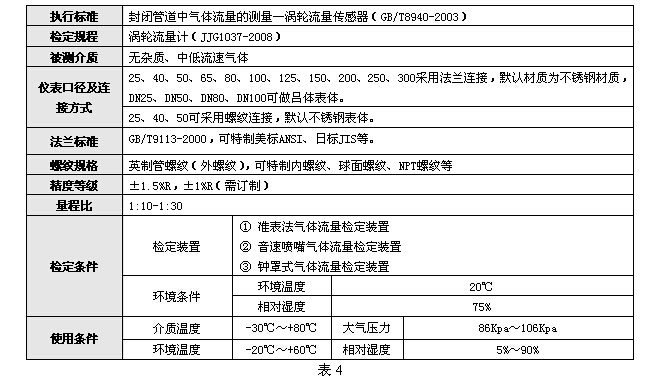

1.技術參數
2.測量范圍及耐壓等級

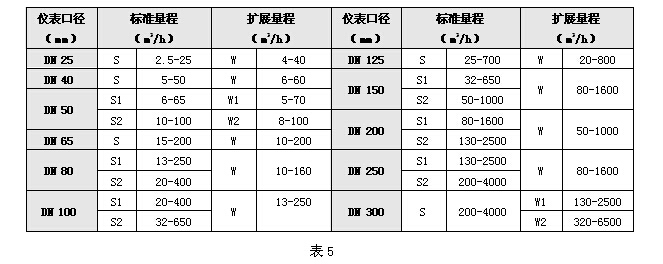

2.1 口徑-流量-流速對
2.2耐壓等級
五、產品分類
氣體渦輪流量計按功能劃分，共分為以下三類：LWGQ遠傳型氣體渦輪流量計、LWQ型智能一體化顯示型氣體渦輪流量計、LWQZ溫壓補償型氣體渦輪流量計。
1.LWGQ遠傳型氣體渦輪流量計
1.1概述
LWGQ系列氣體渦輪流量計產品本身不具備現場顯示功能，僅將工況流量信號遠傳輸出。儀表價格低廉，靈活方便，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品。防爆等級為：ExdIIbt6。

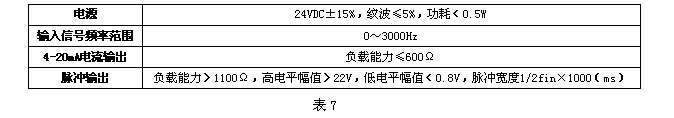

1.2技術參數
注：該產品輸出方式只可選擇電流輸出或脈沖輸出其中一種。
2.LWQ智能一體化顯示型氣體渦輪流量計
2.1 概述
LWQ智能一體化顯示型氣體渦輪流量計采用先進低功耗德州儀器MSP430芯片為核心研制，是多功能一體化的新型智能儀表。轉換器具備多點系數修正功能。該系列產品采用段碼液晶顯示，對比度高，功耗小，兩種顯示單位可選。多種電信號輸出模式可選，工況當量脈沖可設置多種輸出方式，特別適合定量控制使用。本系列產品不僅能顯示常用的體積流量單位，還能通過設定被測介質密度，顯示質量流量單位。在以上功能基礎上，為滿足用戶的不同需要，用戶可選擇基于RS485接口的MODBUS協議通訊功能。

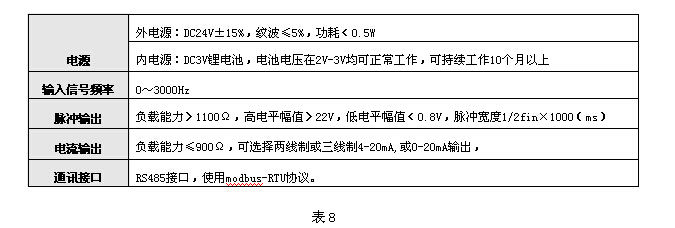

2.2技術參數
3.LWQZ溫壓補償型氣體渦輪流量計
3.1概述
LWQZ型溫壓補償型氣體渦輪流量計采用超低功處理芯片為核心研制，是溫壓補償多功能一體化的新型智能儀表。內置溫度、壓力傳感器和智能流量積算儀，通過未處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
該系列產品采用段碼/點陣液晶中文顯示，低功耗，高對比度。多種電信號輸出模式可選，多路報警設置，特別適合定量控制使用，同時具有基于RS485接口的MODBUS協議通訊功能。能廣泛的運用于各種場合，滿足用戶的不同需要。

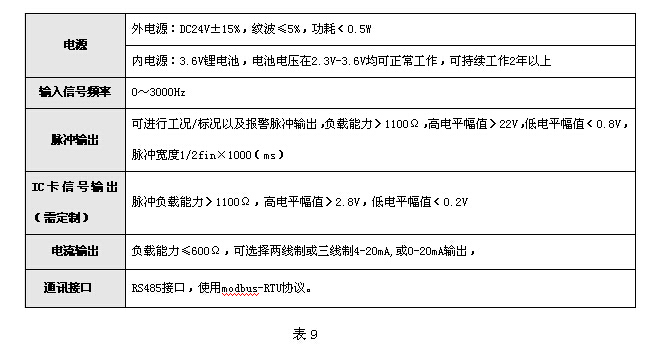

3.2技術參數

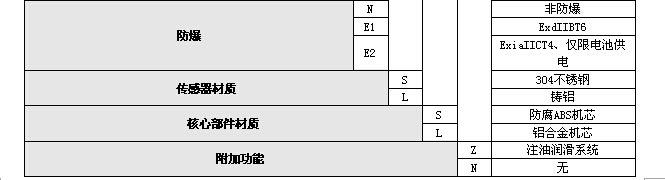

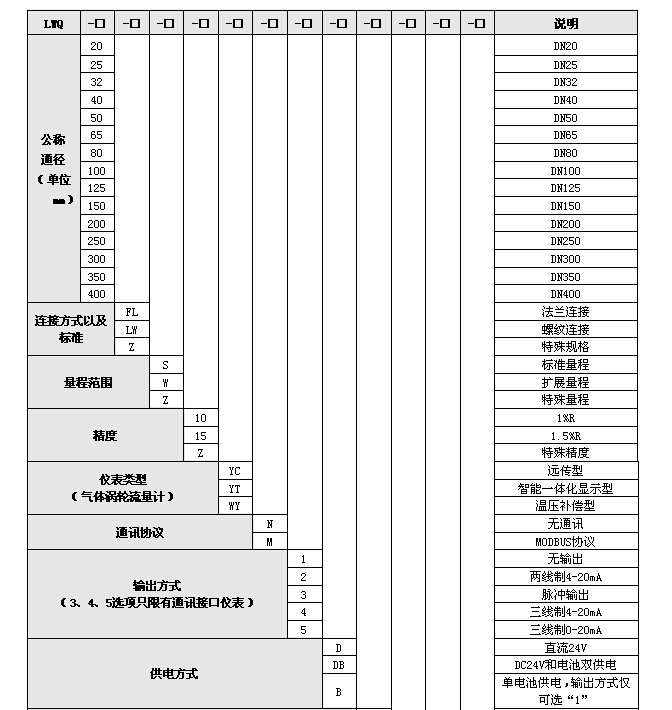

六、選型表
我公司生產的氣體渦輪流量計是吸取了國內外流量?jī)x表現金技術，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量?jī)x表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
按功能特點分類，共分為遠傳型、智能一體化顯示型、溫壓補償型。
二、產品特點
?采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。?設計有整流性能優良的整流器，前后直管段剛性需求降低。
?超高量程比，最高可達1:30或更高。
?按流量頻率信號，可將儀表系數最多分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
?流量計表頭可180°旋轉，安裝使用簡單方便。
?高精確度，一般可達±1.5%R、±1.0%R。
?重復性好，短期重復性可達0.05%R～0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
?獨特的機芯自潤滑系統，使該產品在使用時不保養或少保養。
三、工作原理
1.流量計結構
2.工作原理
當氣流進入流量計時，首先經過獨立機芯的前導結構并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。
四、技術規格
1.技術參數
2.測量范圍及耐壓等級
2.1 口徑-流量-流速對
2.2耐壓等級
五、產品分類
氣體渦輪流量計按功能劃分，共分為以下三類：LWGQ遠傳型氣體渦輪流量計、LWQ型智能一體化顯示型氣體渦輪流量計、LWQZ溫壓補償型氣體渦輪流量計。
1.LWGQ遠傳型氣體渦輪流量計
1.1概述
LWGQ系列氣體渦輪流量計產品本身不具備現場顯示功能，僅將工況流量信號遠傳輸出。儀表價格低廉，靈活方便，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品。防爆等級為：ExdIIbt6。
1.2技術參數
注：該產品輸出方式只可選擇電流輸出或脈沖輸出其中一種。
2.LWQ智能一體化顯示型氣體渦輪流量計
2.1 概述
LWQ智能一體化顯示型氣體渦輪流量計采用先進低功耗德州儀器MSP430芯片為核心研制，是多功能一體化的新型智能儀表。轉換器具備多點系數修正功能。該系列產品采用段碼液晶顯示，對比度高，功耗小，兩種顯示單位可選。多種電信號輸出模式可選，工況當量脈沖可設置多種輸出方式，特別適合定量控制使用。本系列產品不僅能顯示常用的體積流量單位，還能通過設定被測介質密度，顯示質量流量單位。在以上功能基礎上，為滿足用戶的不同需要，用戶可選擇基于RS485接口的MODBUS協議通訊功能。
2.2技術參數
3.LWQZ溫壓補償型氣體渦輪流量計
3.1概述
LWQZ型溫壓補償型氣體渦輪流量計采用超低功處理芯片為核心研制，是溫壓補償多功能一體化的新型智能儀表。內置溫度、壓力傳感器和智能流量積算儀，通過未處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
該系列產品采用段碼/點陣液晶中文顯示，低功耗，高對比度。多種電信號輸出模式可選，多路報警設置，特別適合定量控制使用，同時具有基于RS485接口的MODBUS協議通訊功能。能廣泛的運用于各種場合，滿足用戶的不同需要。
3.2技術參數
六、選型表
