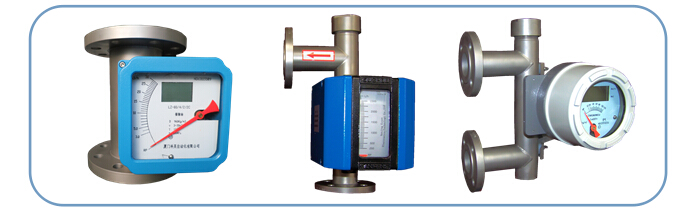

智能型金屬管浮子流量計
智能型金屬管浮子流量計
一、概況
LZ系列智能型金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構，具有體積小、壓損小、量程比大（10：1）、可選帶HART通訊功能的變送器，安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下，對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
LZ系列智能型金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。
LZ系列智能型金屬管浮子流量計采用了國際先進的Honeywell無接觸無磁滯檢測磁場角度變化的磁測傳感器、并配以高性能MCU，可實現液晶顯示：瞬時流量、累計量、環路電流，環境溫度、阻尼時間、小信號切除量?？蛇x4～20mA遠傳輸出（可帶HART通訊）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有很高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、在線參數標定、掉電保護等特點。
LZ系列智能型金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有下進上出安裝型、上進下出安裝型、側進側出安裝型、底進側出安裝型、水平安裝型等安裝方
式可選。
流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、產品特點
?堅固的全金屬結構設計。
?適合各行業氣體和液體的測量。
?全新的表殼結構設計，無需增加部件即可應用于高溫環境。
?可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
?測量部分材料可選：不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
?特殊設計的磁耦合系統，可明顯提高測量的精度和穩定性。
?遠傳輸出儀表的特點：
1.大屏幕液晶顯示器,可以同時顯示瞬時流量和累計量并且?guī)в兴矔r流量模擬條顯示:
上排顯示瞬時流量,下排顯示累計流量
瞬時流量顯示范圍：0.000～99999
累計流量顯示范圍：0.00～99999999
電流顯示范圍：3.80～21.00mA
瞬時流量百分比顯示：0～100%
指針角度顯示范圍：0.00～90.00°
環境溫度顯示范圍：-20～+80℃
累計小信號切除量范圍：0～10%
阻尼時間設置范圍：0～10秒
多種瞬時流量及累計量單位可選，單位切換后，量程自動換算。
2.上排可切換顯示：瞬時流量、瞬時流量百分比、累計小信號切除量,指針轉動角度等信息，并且可以顯示常用的符號
和工程單位，此時不影響下排累計量和瞬時流量模擬條的顯示。
3.液晶顯示的瞬時流量的流量范圍，根據現場測量介質的不同，可在現場在線修正。(帶HART的除外)
4.雙排液晶顯示器功耗為微安級，均滿足本安防爆要求。
5.精度：<±0.5%，溫飄：< ±0.1%/10℃。
6.完善的掉電保護功能，掉電時，可保存當前累計流量(累計量采樣周期為0.3S)，并且采用先進的六級數據備份機制，
使得數據丟失的可能微乎其微。
7.液晶顯示器可選帶背光顯示。
8.變送器可輸出：二線制，4-20mA信號，并且與是否帶液晶顯示功能無關。
9.支持電池供電功能,使用不同型號的可充電池，根據不同的應用，一次充電可正常工作3-12個月。
10.無需開蓋，使用磁性筆操作的方式，同時也保留普通按鍵。（根據客戶要求定制）
11.可通過HART協議與上位機軟件或手持機通信。上位機使用HART modem和儀表相連，可對瞬時流量、累積量、環路
電流、瞬時量百分比等進行動態監測（只針對二線制4-20mA帶HART通信功能的儀表）。
12.可通過HART協議，可采用手持機或上位機軟件對流量計進行部分或全部組態的操作（只針對二線制4-20mA帶HART
通信功能的儀表）。
四、技術參數
測量范圍: 水 (20℃):16～150000 l/h ； 空氣（0.1013MPa 20℃）：0.5～4000 m3/h
量 程 比： 10:1（特殊型20：1）
精度等級： 2.5（特殊型1.5%或 1.0%）
工作壓力： DN15～DN50 ， PN16MPa ； DN80～DN150 ， PN10MPa （特殊型16MPa）
夾套壓力等級：1.6MPa
介質溫度： 標準型： -20℃～+200℃ ； 高溫型： 300℃ ； 內襯FEP型 ≤90℃
環境溫度： -20℃～+100℃(無液晶顯示遠傳型≤85℃，帶液晶顯示遠傳型≤70℃)
介質粘度： DN15： ≤5mPa.s/≤30mPa.s ； DN25： ≤250mPa.s ； DN50～DN150：≤300mPa.s
液晶顯示： 瞬時流量顯示數值范圍:0.000～99999 ； 累積流量顯示數值范圍:0.00～99999999
輸 出： 標準信號:二線制4～20mA(可帶HART通訊) ； 標準信號:三線制0～10mA
報警信號:1、兩路繼電器輸出(極限值125VAC/0.25A) ；
2、一路或兩路接近開關（開關要求根據客戶要求）
脈沖信號輸出： 0-1KHz隔離輸出（輸出電平Vpp>4.5V）
供 電： 標準型:24VDC±20% ； 交流型:220VAC(85～265VAC)(需定制)
電池型:3.7@4.4-5.2AH鋰電池，根據不同使用情況，每組可用（3～12個月），兩組替換使用。
連接方式： 標準型：HG20592法蘭 ； 特殊型：用戶提供法蘭標準 ； 螺紋連接型：用戶指定
電氣接口： M16×1.5、PG11、1/2”NPT或用戶提供規格
整體高度： 標準型:250mm(其他安裝方式見相關表格)
防護等級： IP65/IP67
防爆標志： 本安型：ExiaIICT4～6 ； 隔爆型：ExdIICT4～6

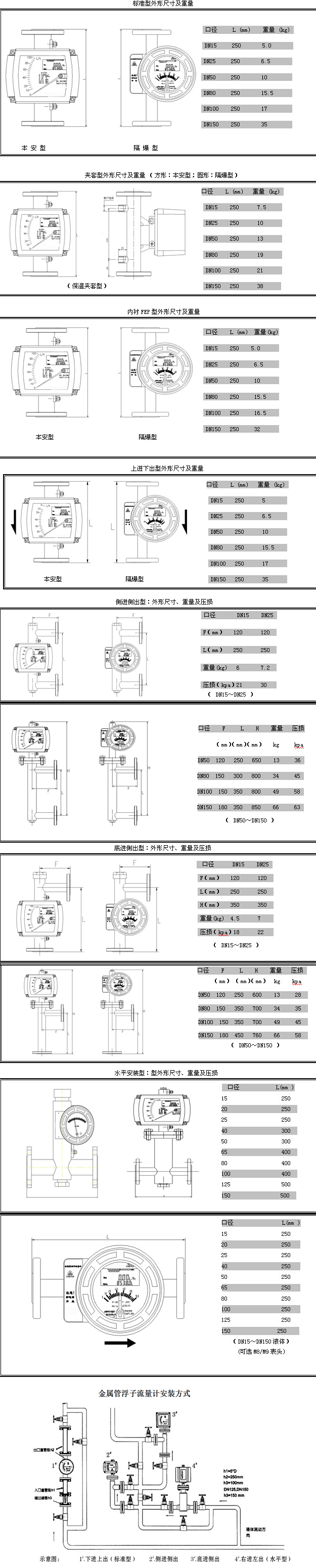

五、選型說明及外形尺寸與重量
LZ系列智能型金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構，具有體積小、壓損小、量程比大（10：1）、可選帶HART通訊功能的變送器，安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下，對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
LZ系列智能型金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。
LZ系列智能型金屬管浮子流量計采用了國際先進的Honeywell無接觸無磁滯檢測磁場角度變化的磁測傳感器、并配以高性能MCU，可實現液晶顯示：瞬時流量、累計量、環路電流，環境溫度、阻尼時間、小信號切除量?？蛇x4～20mA遠傳輸出（可帶HART通訊）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有很高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、在線參數標定、掉電保護等特點。
LZ系列智能型金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有下進上出安裝型、上進下出安裝型、側進側出安裝型、底進側出安裝型、水平安裝型等安裝方
式可選。
二、結構及原理
| LZ系列智能型金屬管浮子流量計由二部分組成： ?傳感器---測量管及浮子； ?信號變送器----指示器； 傳感器的接液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼內襯PTFE；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的觸液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。具體指示器形式與其對應功能見指示器型譜表。 |
 |

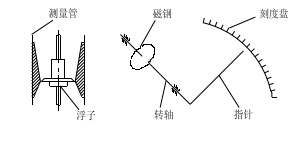

流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、產品特點
?堅固的全金屬結構設計。
?適合各行業氣體和液體的測量。
?全新的表殼結構設計，無需增加部件即可應用于高溫環境。
?可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
?測量部分材料可選：不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
?特殊設計的磁耦合系統，可明顯提高測量的精度和穩定性。
?遠傳輸出儀表的特點：
1.大屏幕液晶顯示器,可以同時顯示瞬時流量和累計量并且?guī)в兴矔r流量模擬條顯示:
上排顯示瞬時流量,下排顯示累計流量
瞬時流量顯示范圍：0.000～99999
累計流量顯示范圍：0.00～99999999
電流顯示范圍：3.80～21.00mA
瞬時流量百分比顯示：0～100%
指針角度顯示范圍：0.00～90.00°
環境溫度顯示范圍：-20～+80℃
累計小信號切除量范圍：0～10%
阻尼時間設置范圍：0～10秒
多種瞬時流量及累計量單位可選，單位切換后，量程自動換算。
2.上排可切換顯示：瞬時流量、瞬時流量百分比、累計小信號切除量,指針轉動角度等信息，并且可以顯示常用的符號
和工程單位，此時不影響下排累計量和瞬時流量模擬條的顯示。
3.液晶顯示的瞬時流量的流量范圍，根據現場測量介質的不同，可在現場在線修正。(帶HART的除外)
4.雙排液晶顯示器功耗為微安級，均滿足本安防爆要求。
5.精度：<±0.5%，溫飄：< ±0.1%/10℃。
6.完善的掉電保護功能，掉電時，可保存當前累計流量(累計量采樣周期為0.3S)，并且采用先進的六級數據備份機制，
使得數據丟失的可能微乎其微。
7.液晶顯示器可選帶背光顯示。
8.變送器可輸出：二線制，4-20mA信號，并且與是否帶液晶顯示功能無關。
9.支持電池供電功能,使用不同型號的可充電池，根據不同的應用，一次充電可正常工作3-12個月。
10.無需開蓋，使用磁性筆操作的方式，同時也保留普通按鍵。（根據客戶要求定制）
11.可通過HART協議與上位機軟件或手持機通信。上位機使用HART modem和儀表相連，可對瞬時流量、累積量、環路
電流、瞬時量百分比等進行動態監測（只針對二線制4-20mA帶HART通信功能的儀表）。
12.可通過HART協議，可采用手持機或上位機軟件對流量計進行部分或全部組態的操作（只針對二線制4-20mA帶HART
通信功能的儀表）。
四、技術參數
測量范圍: 水 (20℃):16～150000 l/h ； 空氣（0.1013MPa 20℃）：0.5～4000 m3/h
量 程 比： 10:1（特殊型20：1）
精度等級： 2.5（特殊型1.5%或 1.0%）
工作壓力： DN15～DN50 ， PN16MPa ； DN80～DN150 ， PN10MPa （特殊型16MPa）
夾套壓力等級：1.6MPa
介質溫度： 標準型： -20℃～+200℃ ； 高溫型： 300℃ ； 內襯FEP型 ≤90℃
環境溫度： -20℃～+100℃(無液晶顯示遠傳型≤85℃，帶液晶顯示遠傳型≤70℃)
介質粘度： DN15： ≤5mPa.s/≤30mPa.s ； DN25： ≤250mPa.s ； DN50～DN150：≤300mPa.s
液晶顯示： 瞬時流量顯示數值范圍:0.000～99999 ； 累積流量顯示數值范圍:0.00～99999999
輸 出： 標準信號:二線制4～20mA(可帶HART通訊) ； 標準信號:三線制0～10mA
報警信號:1、兩路繼電器輸出(極限值125VAC/0.25A) ；
2、一路或兩路接近開關（開關要求根據客戶要求）
脈沖信號輸出： 0-1KHz隔離輸出（輸出電平Vpp>4.5V）
供 電： 標準型:24VDC±20% ； 交流型:220VAC(85～265VAC)(需定制)
電池型:3.7@4.4-5.2AH鋰電池，根據不同使用情況，每組可用（3～12個月），兩組替換使用。
連接方式： 標準型：HG20592法蘭 ； 特殊型：用戶提供法蘭標準 ； 螺紋連接型：用戶指定
電氣接口： M16×1.5、PG11、1/2”NPT或用戶提供規格
整體高度： 標準型:250mm(其他安裝方式見相關表格)
防護等級： IP65/IP67
防爆標志： 本安型：ExiaIICT4～6 ； 隔爆型：ExdIICT4～6
五、選型說明及外形尺寸與重量
