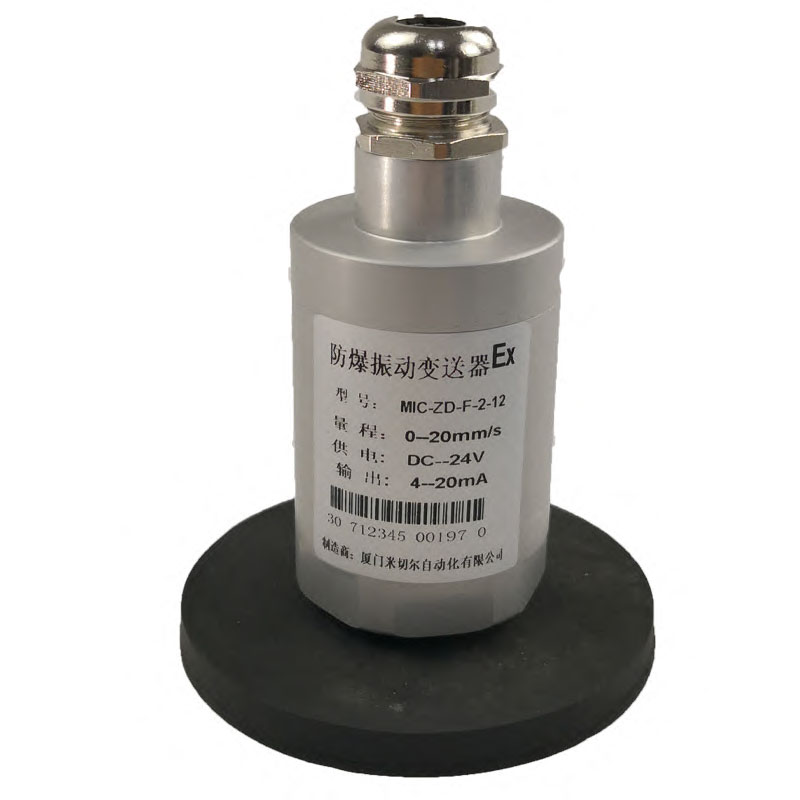

KH600型一體化振動傳感器是在壓電式加速度傳感器的基礎上，增加了精密處理電路，把振動速度量或加速度量變送成對應4-20mA輸出，直接連接DCS、PLC或其它設備，構成高精度振動監控系統，中間減掉了通過儀表轉換變送輸出部分，結構更簡單，大大提高了精確度，性能也更穩定，是監測風機、電機、水泵，壓縮機等工廠設備絕對振動的最優選擇。
技術參數：
1 頻率響應：10～ 1000 Hz
2 測量范圍：0～ 10g（峰值）;0-200mm/s（有效值）
3 信號輸出：4～20mA（±0.05）
4 輸出阻抗：≤500Ω
5 工作電壓：DC12～ 36V±10%
6 接線方式：二線制
7 測量方向：任意
8 使用環境：溫 度 -30℃～100℃ 相對濕度 ≤90%
9 外形尺寸： 30×40mm
10 安裝螺紋：磁吸座或M8螺釘
11 重 量：約300g
選型表
HZD測量類型 |
C量程 |
D 安裝螺紋 |
E 電纜長度 |
F 輸出方式 |
B（不防爆型）
F（防爆型）
|
V: 01: 0~10mm/s 02: 0~20mm/s 03: 0~30mm/s ......... D: 01: 0~100um 02: 0~200um 03: 0~300um ........
|
11: M8*1.25 12: M10*1.0 13: M5*0.8 14: 1/4~28 15: 磁吸座 16：特殊定做 |
01: 1m 02: 2m 03: 3m .............
|
4:4-20mA(默認) S：RS485 |
實例：MIC-HZD-B -C（V02）-D （12）-E（02）-F(4)
表示：測量類型---不防爆速度量，量程---0 -20mm/s，安裝方式----M10 × 1.0，電纜長度2米，4-20mA。
八）．安 裝
8．1 安裝位置：安裝于被測振動點上，將變送器底部固定在被測殼體上，然后將變送器擰在上面擰緊即可。
8．2 接線方式
A：RS485通訊接線說明：紅色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時黑線和綠線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用四芯屏蔽電纜。RS485通訊輸出接線方式：
四線制接線： 紅線----24V正；藍線----24V負
485輸出【黑線---A；綠線---B】
出廠默認：設備地址【1】：波特率是9600
B:三軸4-20mA輸出
紅色導線接DC24V電源正端，藍色導線接X軸4～20mA輸出，綠色導線接Y軸4～20mA輸出，黑色導線接Z軸4～20mA輸出，連接導線要求有良好的絕緣性能，采用四芯屏蔽電纜。
